كيفية تقليل وقت استجابة الصمام الثنائي الليزري التناظري؟

مرحبًا يا من هناك! باعتباري موردًا لثنائيات الليزر التناظرية، فقد تلقيت الكثير من الأسئلة مؤخرًا حول كيفية تقليل وقت استجابة هذه القوى الصغيرة. إنه جانب حاسم، خاصة في التطبيقات التي تكون فيها السرعة والدقة أمرًا أساسيًا. لذلك، دعونا نتعمق ونستكشف بعض الطرق لجعل صمام الليزر الثنائي التناظري الخاص بك يستجيب بشكل أسرع.

فهم الأساسيات

أولاً، دعونا نتناول سريعًا ما يعنيه زمن الاستجابة في سياق صمام ثنائي ليزر تناظري. وقت الاستجابة هو الوقت الذي يستغرقه الصمام الثنائي الليزري للوصول إلى مستوى إخراج معين بعد حدوث تغيير في إشارة الإدخال. بعبارات أبسط، يتعلق الأمر بمدى سرعة تشغيل الليزر وإيقاف تشغيله أو ضبط شدته عندما تطلب منه ذلك.

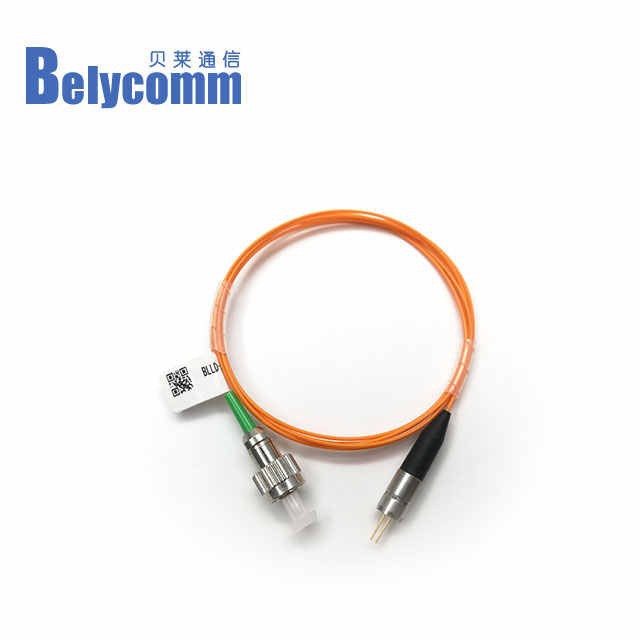

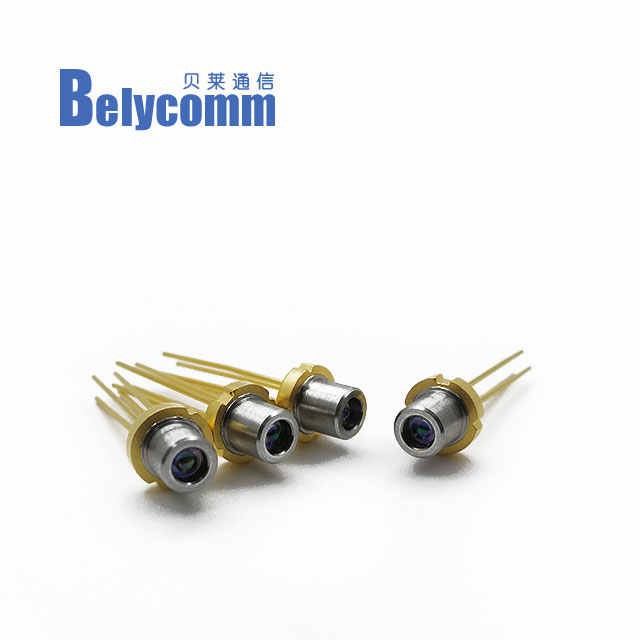

يعد وقت الاستجابة السريع أمرًا مهمًا للغاية في العديد من التطبيقات. على سبيل المثال، في أنظمة الاتصالات البصرية، يسمح وقت الاستجابة السريع بمعدلات نقل بيانات أعلى. في المسح الضوئي والتصوير بالليزر، فإنه يتيح الحصول على صور أكثر وضوحًا وتفصيلاً. لذلك، إذا كنت تستخدم لدينا2.5G 1270 - 1610nm ليزر CWDM DFBأوليزر تناظري 10G CWDM DFBفي مثل هذه التطبيقات، يمكن أن يؤدي تقليل وقت الاستجابة إلى تعزيز الأداء حقًا.

تحسين دائرة القيادة

أحد أول الأشياء التي يمكنك القيام بها لتقليل وقت الاستجابة هو تحسين دائرة القيادة. دائرة القيادة هي التي توفر الإشارة الكهربائية لصمام الليزر الثنائي. يمكن لدائرة القيادة ذات التصميم السيئ أن تضيف الكثير من التأخير وتبطئ الاستجابة.

• اختر المكونات الصحيحة: تأكد من أنك تستخدم مكونات عالية السرعة في دائرة القيادة. على سبيل المثال، استخدم الترانزستورات سريعة التبديل والمكثفات ذات السعة المنخفضة. يمكن لهذه المكونات التعامل مع التغيرات السريعة في الإشارة الكهربائية دون حدوث الكثير من التأخير.
• تقليل العناصر الطفيلية: السعة الطفيلية والحث في الدائرة يمكن أن تبطئ الإشارة. يمكنك تقليل ذلك عن طريق استخدام آثار قصيرة على لوحة الدوائر المطبوعة (PCB) وإبقاء المكونات قريبة من بعضها البعض. وهذا يقلل من طول المسارات الكهربائية وبالتالي يقلل من التأثيرات الطفيلية.
• الانحياز السليم: إن الانحياز الصحيح لصمام الليزر الثنائي أمر بالغ الأهمية. يحدد الانحياز نقطة تشغيل الصمام الثنائي. إذا كان الانحياز منخفضًا جدًا، فقد يستغرق الصمام الثنائي وقتًا أطول ليتم تشغيله. إذا كانت عالية جدًا، فقد تتسبب في استهلاك مفرط للطاقة وحتى تلف الصمام الثنائي. ابحث عن نقطة الانحياز المثالية لصمام الليزر الثنائي الخاص بك لضمان الاستجابة السريعة.

الإدارة الحرارية

الحرارة هي عدو أوقات الاستجابة السريعة في الثنائيات الليزرية. عندما يسخن الصمام الثنائي الليزري، تزداد مقاومته الداخلية، وتقل حركة الناقل. هذا يمكن أن يبطئ الاستجابة بشكل كبير.

• استخدم المشتت الحراري الجيد: المشتت الحراري هو جهاز يمتص ويبدد الحرارة من صمام ثنائي الليزر. تأكد من اختيار المشتت الحراري ذو الموصلية الحرارية العالية. قم بتركيب الصمام الثنائي الليزري بشكل آمن على المشتت الحراري لضمان الاتصال الحراري الجيد. سيساعد ذلك في الحفاظ على برودة الصمام الثنائي والحفاظ على أدائه.
• التحكم في درجة حرارة التشغيل: حاول الحفاظ على درجة حرارة تشغيل صمام الليزر الثنائي ضمن نطاق ضيق. يمكنك استخدام المبرد الكهروحراري (TEC) للتحكم في درجة الحرارة بشكل فعال. يمكن لـ TEC إما تسخين أو تبريد الصمام الثنائي حسب الاحتياجات، مما يضمن أنه يعمل عند درجة حرارة مثالية للاستجابة السريعة.

تصميم واختيار ليزر ديود

يلعب تصميم ونوع الصمام الثنائي الليزري نفسه أيضًا دورًا كبيرًا في وقت الاستجابة.

• اختر صمام ثنائي عالي السرعة: عند اختيار صمام ثنائي ليزر، ابحث عن تلك المصممة خصيصًا للتطبيقات عالية السرعة. ملكنارقمي 2.5G DFB - ليزر LDيعد مثالًا رائعًا على الصمام الثنائي الذي يوفر أوقات استجابة سريعة. تم تصميم هذه الثنائيات بميزات مثل منطقة نشطة صغيرة وسعة داخلية منخفضة، مما يساهم في استجابة أسرع.
• فهم خصائص الصمام الثنائي: ثنائيات الليزر المختلفة لها خصائص مختلفة. قد يكون لدى البعض وقت صعود أسرع ولكن وقت هبوط أبطأ، أو العكس. تأكد من فهمك لهذه الخصائص واختيار الصمام الثنائي الذي يناسب متطلبات التطبيق المحددة الخاصة بك.

تكييف الإشارة

يمكن أن يساعد تكييف الإشارة أيضًا في تحسين وقت الاستجابة.

• التضخيم: في بعض الأحيان، قد تكون إشارة الإدخال ضعيفة جدًا بحيث لا يمكنها تشغيل صمام الليزر الثنائي بسرعة. في مثل هذه الحالات، يمكنك استخدام مكبر للصوت لتعزيز قوة الإشارة. يمكن لمكبر الصوت المصمم جيدًا أن يزيد من سعة الإشارة دون حدوث الكثير من التأخير.
• تصفية: يمكن أن تتداخل الضوضاء غير المرغوب فيها في إشارة الإدخال مع استجابة صمام ثنائي الليزر. استخدم المرشحات المناسبة لإزالة هذه الضوضاء. على سبيل المثال، يمكن لمرشح التردد المنخفض إزالة الضوضاء عالية التردد التي قد تسبب تقلبات غير مرغوب فيها في الإشارة.

الاختبار والمعايرة

بمجرد تنفيذ هذه التدابير، من المهم اختبار النظام ومعايرته.

• قياس زمن الاستجابة: استخدم معدات متخصصة لقياس زمن استجابة صمام الليزر الثنائي. سيساعدك هذا في تحديد ما إذا كانت التغييرات التي أجريتها قد أدت بالفعل إلى تحسين الاستجابة. يمكنك قياس المعلمات مثل وقت الصعود ووقت الهبوط ووقت التأخير.
• معايرة: بناءً على نتائج القياس، قد تحتاج إلى إجراء المزيد من التعديلات. على سبيل المثال، قد تحتاج إلى ضبط جهد التحيز أو كسب مكبر الصوت. تضمن المعايرة أن صمام ثنائي الليزر يعمل في أفضل حالاته.

في الختام، فإن تقليل وقت استجابة صمام ثنائي ليزر تناظري يتضمن مزيجًا من تحسين دائرة القيادة، وإدارة الحرارة، واختيار الصمام الثنائي المناسب، وتكييف الإشارة، والاختبار والمعايرة المناسبة. باتباع هذه الخطوات، يمكنك تحسين أداء صمام ثنائي الليزر الخاص بك بشكل كبير في التطبيقات عالية السرعة.

إذا كنت مهتمًا بمعرفة المزيد عن صمامات الليزر الثنائية التناظرية الخاصة بنا أو كنت بحاجة إلى مساعدة في تقليل وقت الاستجابة لتطبيقك المحدد، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في تحقيق أقصى استفادة من منتجاتنا. سواء كنت تعمل على الاتصالات البصرية، أو المسح الضوئي بالليزر، أو أي تطبيق آخر يتطلب صمامات ثنائية ليزر سريعة الاستجابة، فلدينا الخبرة والمنتجات التي تلبي احتياجاتك. اتصل بنا لبدء مناقشة المشتريات والارتقاء بمشروعك إلى المستوى التالي.

مراجع

• سميث، J. "تطبيقات ليزر ديود عالية السرعة." مجلة البصريات، 20XX.
• جونسون، أ. "الإدارة الحرارية في الثنائيات الليزر." مراجعة الهندسة الحرارية، 20XX.
• براون، C. "تكييف الإشارة لأنظمة الصمام الثنائي الليزري." مجلة الهندسة الكهربائية، 20XX.
